變電站電力系統
電池是電力電源系統中直流供電系統的重要組成部分，它作為直流供電電源，主要擔負著為電力系統中二次系統負載提供安全、穩定、可靠的電力保障，確保繼電保護、通信設備的正常運行。因此，蓄電池的穩定性和在放電過程中能提供給負載的實際容量對確保電力設備的安全運行具有十分重要的意義。
直流屏通用名為智能免維護直流電源屏，簡稱直流屏，通用型號為GZDW。簡單地說，直流屏就是提供穩定直流電源的設備。（在輸入有380V電源時直接轉化為220V，在輸入（市電和備用電）都無輸入時，直接轉化為蓄電池供電——直流220V：實際上也可以說是一種工業專用應急電源）。發電廠和變電站中的電力操作電源現今采用的都是直流電源，它為控制負荷和動力負荷以及直流事故照明負荷等提供電源，是當代電力系統控制、保護的基礎。直流屏由交配電單元、充電模塊單元、降壓硅鏈單元、直流饋電單元、配電監控單元、監控模塊單元及絕緣監測單元組成。主要應用于電力系統中小型發電廠、水電站、各類變電站，和其他使用直流設備的用戶（如石化、礦山、鐵路等），適用于開關分合閘及二次回路中的儀器、儀表、繼電保護和故障照明等場合。
使用環境
. 環境溫度：-10℃~+45℃；
. 海拔高度：不超過4000m
. 相對濕度：日平均值不大于95%，月平均值不大于90%；
. 地震烈度：不超過8度；
. 安裝垂直傾斜度：不超過5°；
. 沒有火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈振動的場所；
. 微控制器抗噪聲：1000V1μS脈沖一分鐘；
. 無強電磁場干擾；
. 使用環境與上述不符時，由用戶與廠家協商解決。
技術參數
. 交流輸入電源為兩路三相四線制的主供和備用電源。額定輸入電壓：三相四線交流380V±15%，頻率50Hz±5%；
. 雷擊保護：高于2000：1；
. 額定輸出直流電壓：110V、220V;
. 額定輸出電流：6A、10A、15A、20A、30A、40A等（最大可達600A）
. 蓄電池額定容量：7Ah、10Ah、20Ah、24Ah、38Ah、65Ah、100Ah、200Ah、300Ah、500Ah、800Ah、1000Ah、1500Ah、2000Ah、3000Ah；
. 整機噪音：＜55dB;
. 工作方式：連續工作；
. 穩壓精度：≤0.5%；
. 穩流精度：≤0.5%；
. 紋波系數：≤0.1%；
. 并機不均流：≤5%；
. 功率因素：≥0.99；
. 防護等級：IP20;
. 三類蓄電池技術參數表：
|
|
固定型防酸式鉛酸電池GF |
鎘鎳蓄電池 |
密封鉛酸蓄電池MF、GM |
||
|
超高GNG |
高GNG |
中GNG |
|||
|
額定電壓 |
2V |
1.2V |
1.2V |
1.2V |
2V |
|
放電倍率 |
≤1C |
≥6C |
3C-6C |
1C-3C |
＜3C |
|
均恒充電電壓 |
2.4V |
1.55V |
1.55V |
1.55V |
2.35V |
|
浮充充電電壓 |
2.3V |
1.4V |
1.4V |
1.4V |
2.25V |
|
放電終止電壓 |
1.75 |
1V |
1V |
1V |
1.85 |

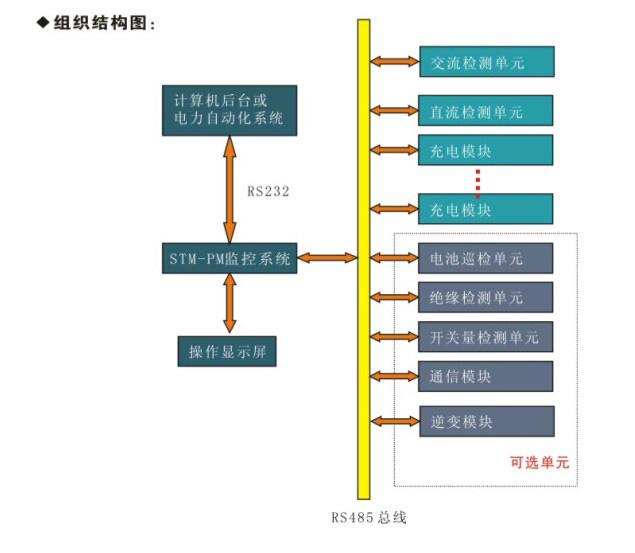

組織結構圖
